Узлы крепления сэндвич панелей

В данном разделе представлены иллюстрированные типовые (универсальные) узлы крепления сэндвич-панелей. Проиллюстрированы следующие типы узлов: кровельные, цокольные, стеновые, установки окна и ворот. Согласно индивидуальным особенностям проекта, могут вноситься соответствующие коррективы в настоящие схемы. Следуют учитывать, что представленные узлы имеют рекомендательный характер. Проектирование узлов под конкретный проект должно быть выполнено профессиональной проектной организацией.

Узлы крепления сэндвич панелей в dwg и pdf

Нажмите на картинку, чтобы скачать каталог.

Типовые узлы крепления сэндвич панелей

Вариант № 1 узла крепления свеса кровельной сэндвич панели Узлы крепления сэндвич-панелей

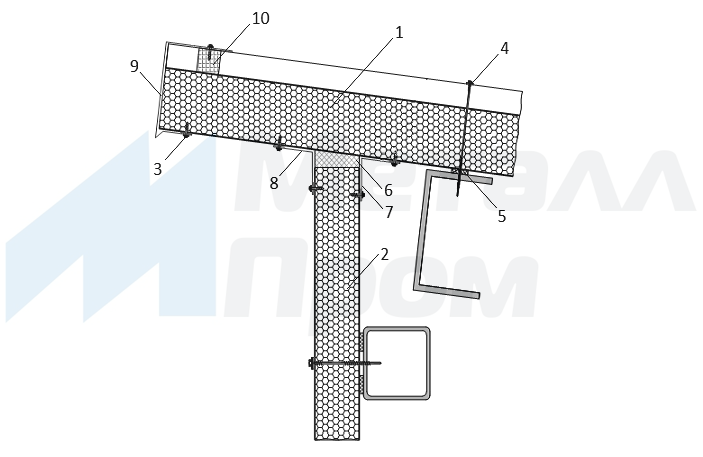

Вариант № 3 узла крепления свеса кровельной сэндвич панели Узлы крепления сэндвич-панелей

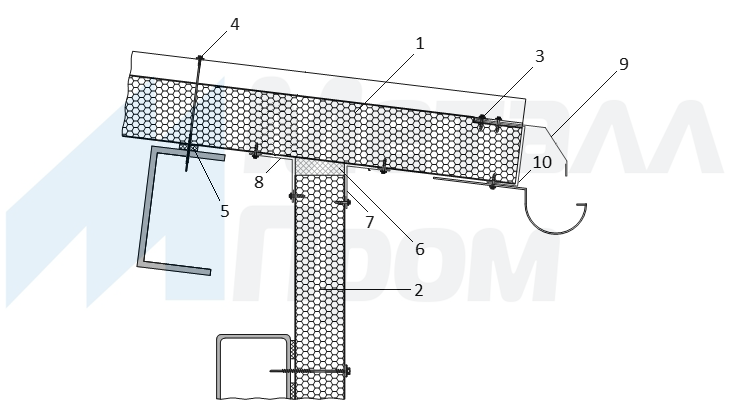

Узел крепления водостока Узлы крепления сэндвич-панелей

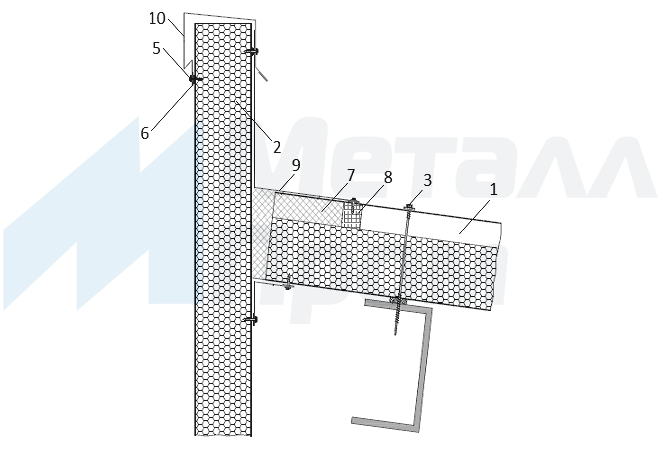

Узел крепления парапета Узлы крепления сэндвич-панелей

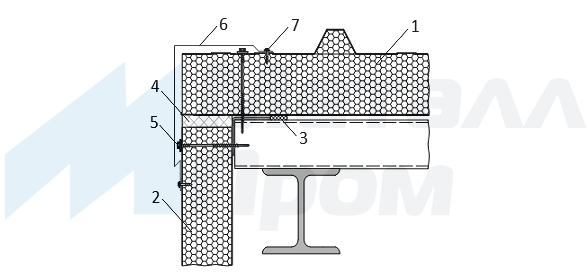

Вариант № 1 узла соединения кровельной и стеновой сэндвич панели Узлы крепления сэндвич-панелей

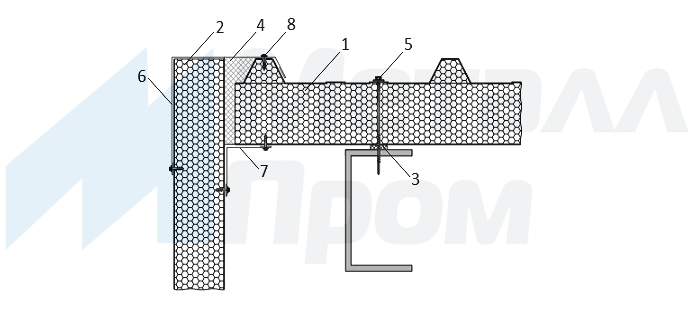

Вариант № 2 узла соединения кровельной и стеновой сэндвич панели Узлы крепления сэндвич-панелей

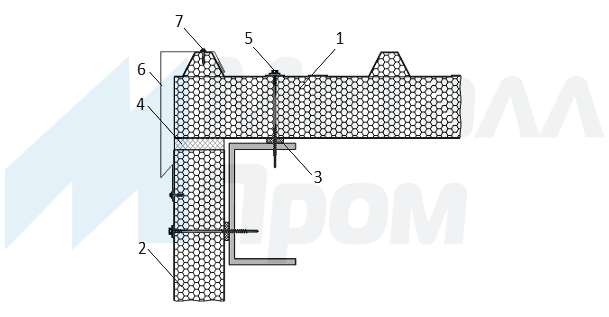

Вариант № 3 узла соединения кровельной и стеновой сэндвич панели Узлы крепления сэндвич-панелей

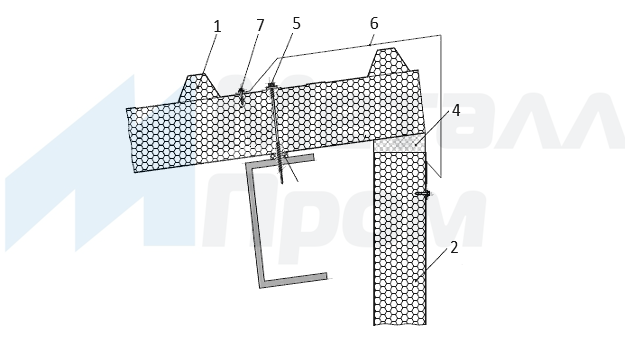

Вариант № 4 узла соединения кровельной и стеновой сэндвич панели Узлы крепления сэндвич-панелей

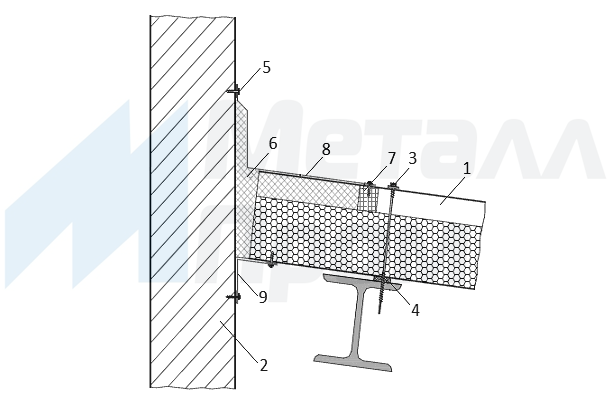

Узел присоединения кровельной сэндвич панели к существующей стене Узлы крепления сэндвич-панелей
Вариант № 1 узла соединения кровельных сэндвич панелей - по длине Узлы крепления сэндвич-панелей

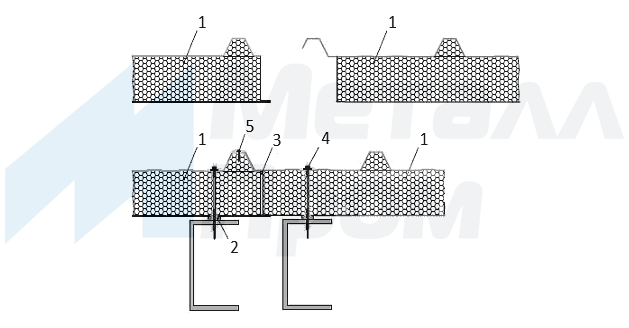

Вариант № 2 узла соединения кровельных сэндвич панелей - по ширине Узлы крепления сэндвич-панелей

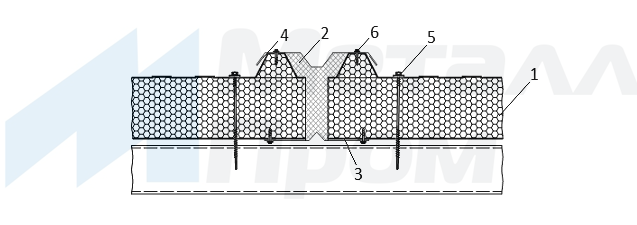

Узел крепления - температурный шов кровельный Узлы крепления сэндвич-панелей

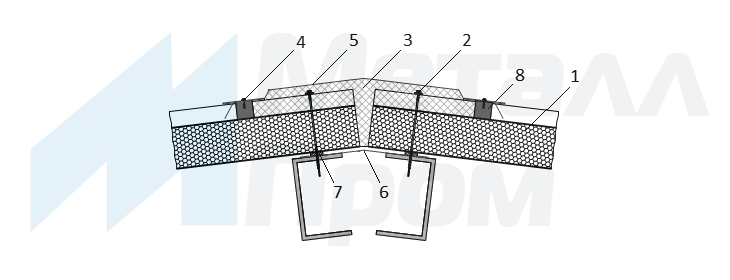

Узел крепления конькового соединения Узлы крепления сэндвич-панелей

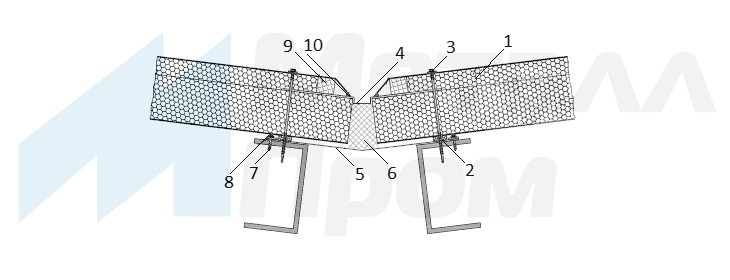

Узел крепления ендовы кровли Узлы крепления сэндвич-панелей

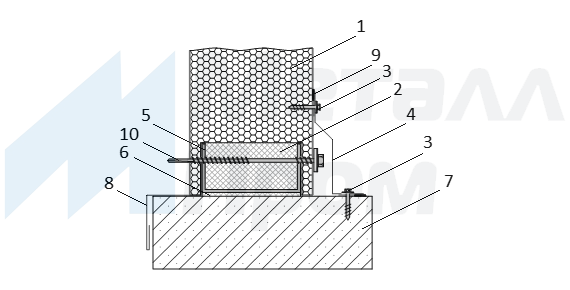

Вариант № 1 узла крепления стеновой сэндвич панели к цоколю Узлы крепления сэндвич-панелей

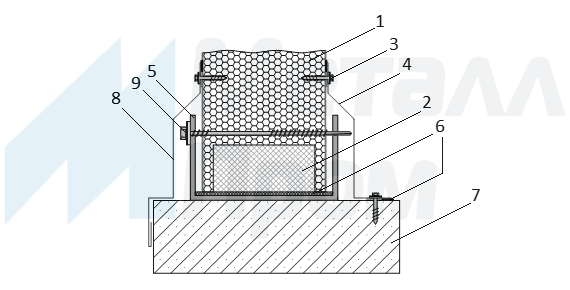

Вариант № 2 узла крепления стеновой сэндвич панели к цоколю Узлы крепления сэндвич-панелей

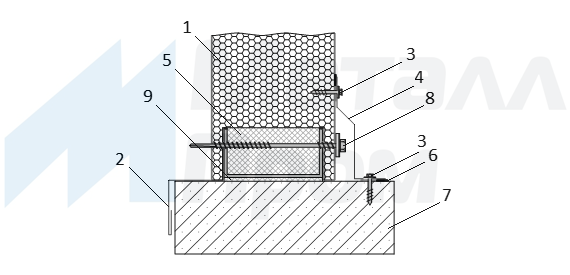

Вариант № 3 узла крепления стеновой сэндвич панели к цоколю Узлы крепления сэндвич-панелей

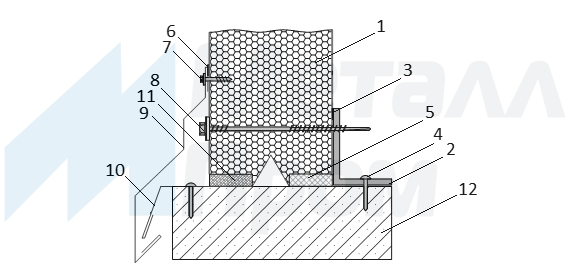

Вариант № 4 узла крепления стеновой сэндвич панели к цоколю Узлы крепления сэндвич-панелей

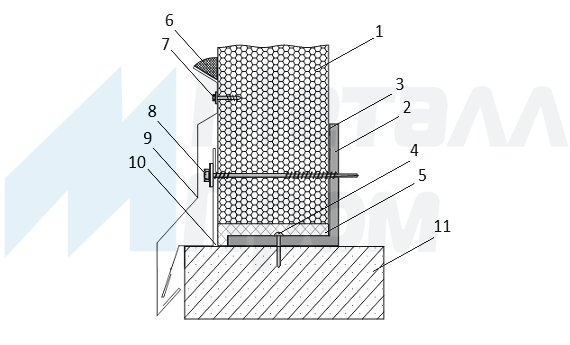

Вариант № 5 узла крепления стеновой сэндвич панели к цоколю Узлы крепления сэндвич-панелей

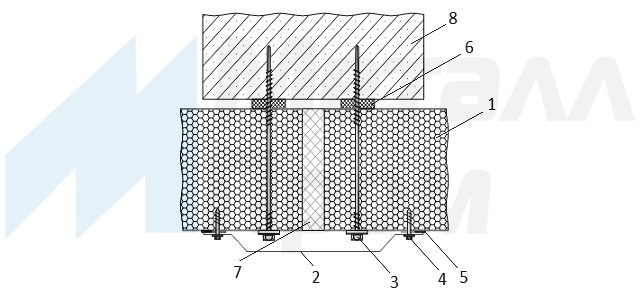

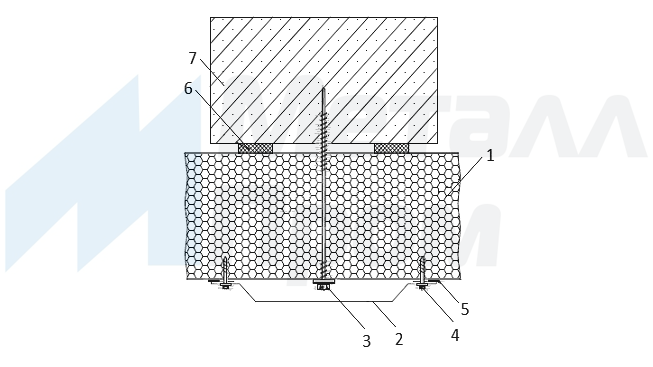

Вариант № 1 узла крепления стеновой сэндвич панели к железобетонной колонне Узлы крепления сэндвич-панелей
Вариант № 2 узла крепления стеновой сэндвич панели к железобетонной колонне Узлы крепления сэндвич-панелей

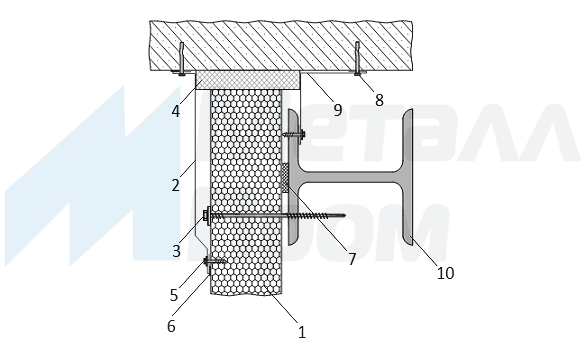

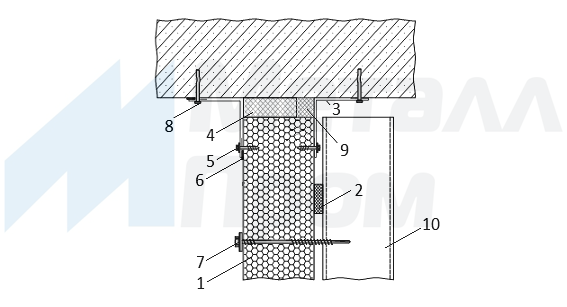

Вариант № 1 узла присоединения стеновых сэндвич панелей к существующей стене Узлы крепления сэндвич-панелей

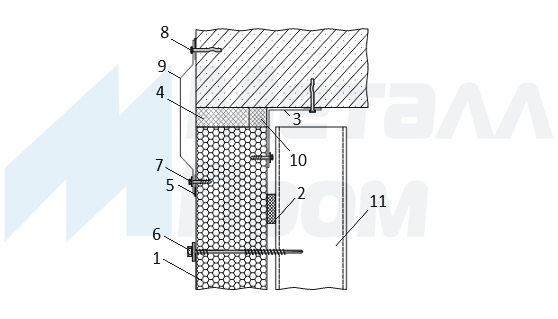

Вариант № 2 узла присоединения стеновых сэндвич панелей к существующей стене Узлы крепления сэндвич-панелей
Вариант № 3 узла присоединения стеновых сэндвич панелей к существующей стене Узлы крепления сэндвич-панелей

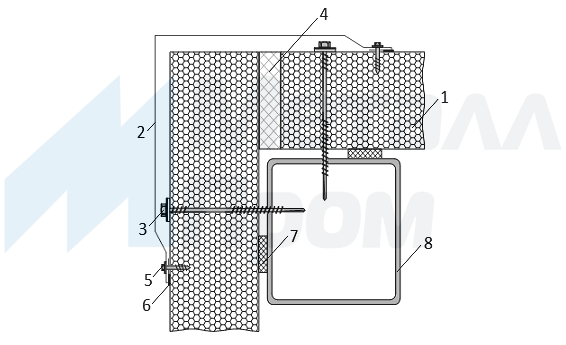

Вариант № 1 узла крепления углового Узлы крепления сэндвич-панелей

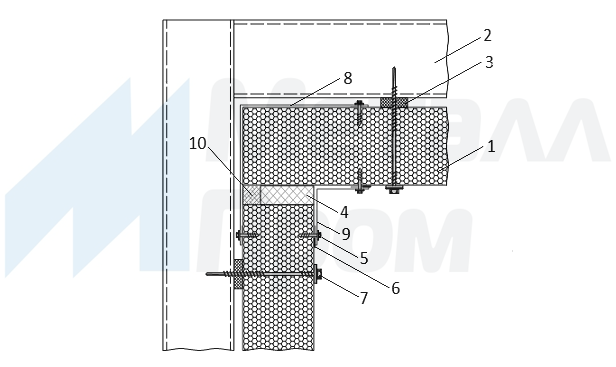

Вариант № 2 узла крепления углового Узлы крепления сэндвич-панелей

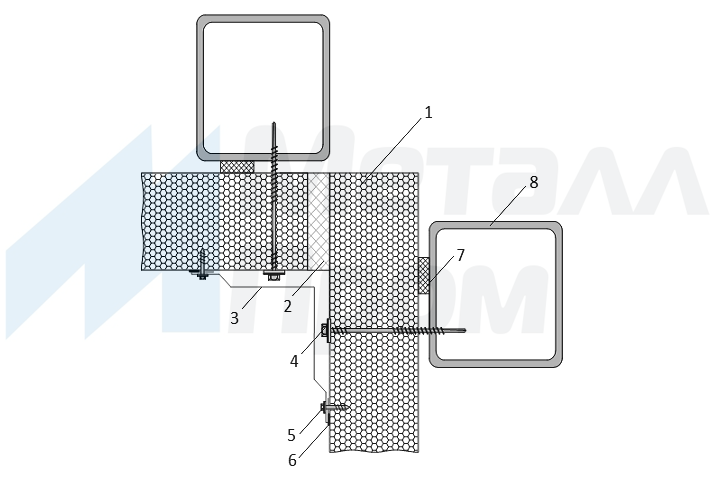

Вариант № 3 узла крепления углового Узлы крепления сэндвич-панелей

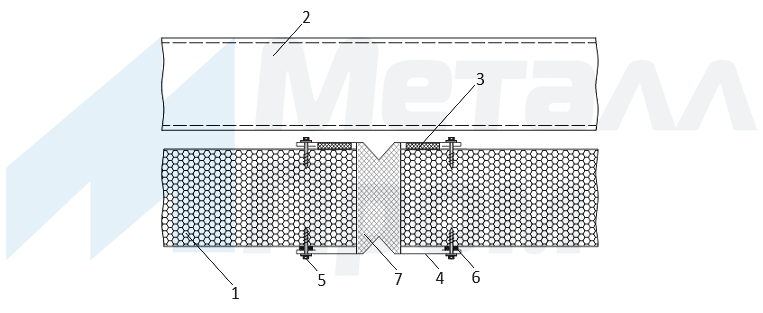

Узел крепления - температурный шов стеновой Узлы крепления сэндвич-панелей

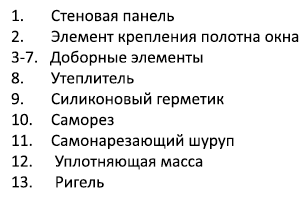

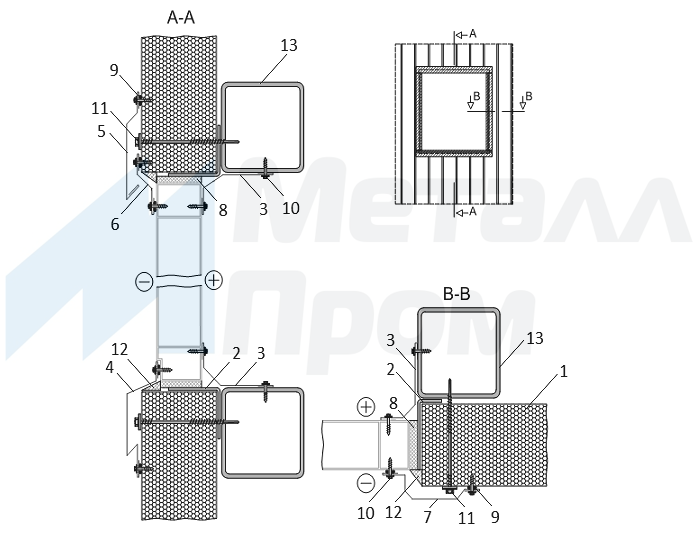

Узлы крепления установки окон Узлы крепления сэндвич-панелей

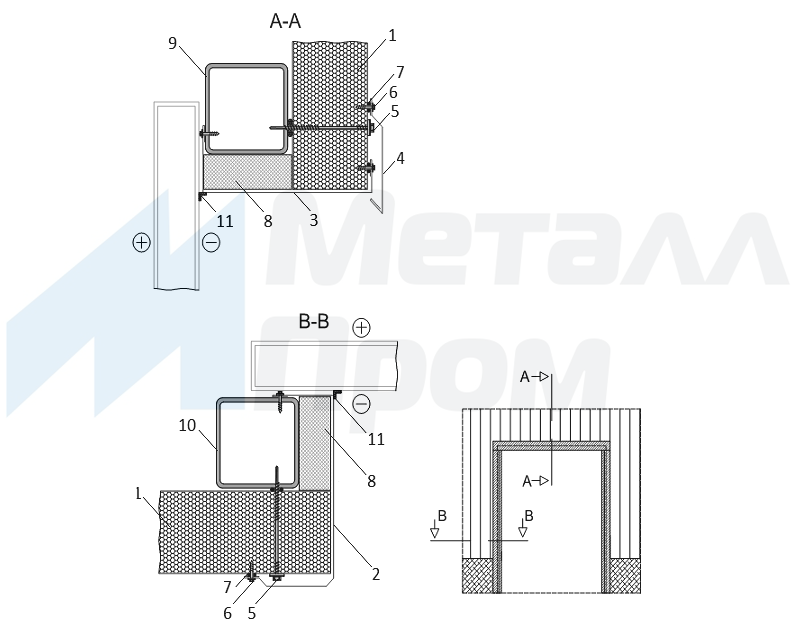

Вариант № 1 узлы крепления установки ворот Узлы крепления сэндвич-панелей

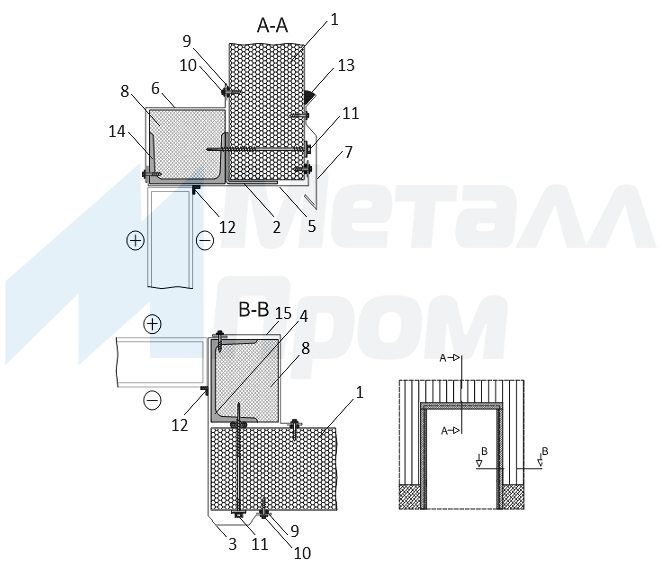

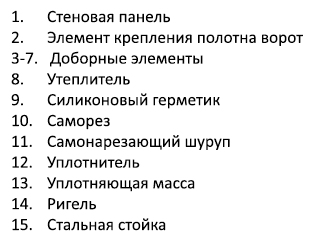

Вариант № 2 узлы крепления установки ворот Узлы крепления сэндвич-панелей
